Lugar de origen:
Langfang, Hebei, China
Nombre de la marca:
suhigo
Certificación:
ISO-9001
Éntrenos en contacto con

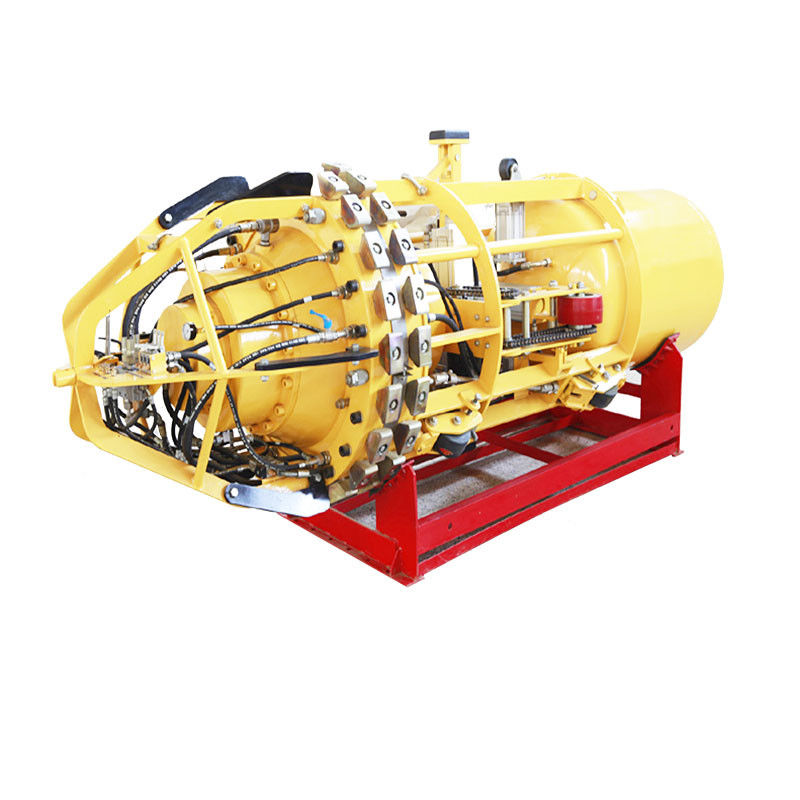

La sujeción de línea interna neumática de tubería de la serie HGND genera una fuerza radial desde el interior de la tubería de acero para alinear rápidamente dos orificios de tubería para cumplir con los requisitos de soldadura de tuberías.Funciona y controla con aire comprimido como fuente de energía.
El equipo utiliza aire comprimido como fuente de energía para la conducción, el funcionamiento y el control.especialmente adecuado para la construcción de tuberías de transporte de agua y tuberías de petróleo y gas con altos requisitos de protección del medio ambiente, y puede satisfacer la construcción de varias tuberías con 6 "~ 80" diámetros de tubería y diferentes espesores de pared.
Clampada no autopropulsada (tirada manual)
| M.el ojo | Tamaño del tubo | Número de pistón | Potencia del pistón | - ¿ Qué? | No | H. | Peso | Cubo |
| (mm) | (KN) | (mm) | (mm) | (mm) | (en kg) | (m3) | ||
| HGDNQ6 | 168 | 6X2 | 135 | 1473 | 150 | 150 | 35 | .04 |
| HGDNQ8 | 219 | 6X2 | 210 | 1593 | 189 | 189 | 55 | .06 |
| HGDNQ10 | 273 | 6X2 | 380 | 1665 | 240 | 240 | 60 | .09 |
| HGDNQ12-14 | 305 a 357 | 6X2 | 405 | 1751 | 280 | 280 | 100 | .14 |
Clampada autopropulsada (se mueve por su propia fuerza)
| M.el ojo | Tamaño del tubo | Número de pistón | Potencia del pistón | Potencia del motor | No. del motor. | - ¿ Qué? | No | H. | Peso | Cubo |
| (mm) | (KN) | (hp) | (mm) | (mm) | (mm) | (en kg) | (m3) | |||
| HGDNQ16-18 | 406-457 | 8x2 | 960 | 1 | 1 | 2132 | 360 | 360 | 188 | .29 |
| HGDNQ20-22 | 508 a 559 | 10x2 | 1060 | 1.5 | 1 | 2434 | 480 | 480 | 296 | .59 |
| HGDNQ22-24 | 559 a 610 | 12x2 | 1270 | 1.5 | 1 | 2500 | 530 | 530 | 390 | .72 |
| HGDNQ24-26 | 610 a 660 | 12x2 | 1270 | 1.5 | 1 | 2672 | 580 | 580 | 418 | .90 |
| HGDNQ28-30 | 711 a 762 | 12x2 | 1750 | 1.5 | 1 | 2700 | 670 | 670 | 512 | 1.2 |
| HGDNQ30-32 | 762 a 813 | 14x2 | 2940 | 3 | 1 | 2938 | 690 | 690 | 733 | 1.4 |
| HGDNQ34-36 ̊ | 864 a 914 | 16x2 | 2940 | 3 | 1 | 3020 | 790 | 790 | 779 | 1.8 |
| HGDNQ36-38 | 914 a 965 | 18x2 | 2940 | 3 | 1 | 3188 | 860 | 860 | 865 | 2.4 |
| HGDNQ40-42 | 1016 a 1067 | 20x2 | 2940 | 3 | 1 | 3029 | 980 | 980 | 982 | 3.0 |
| HGDNQ46-48 | 1168 a 1219 | 20x2 | 4855 | 3 | 1 | 3100 | 1050 | 1050 | 1420 | 3.7 |
| HGDNQ48-50 | 1219 a 1270 | 22x2 | 4855 | 3 | 2 | 3517 | 1120 | 1120 | 1876 | 5.2 |
| HGDNQ52-54 | 1321-1372 | 22x2 | 4855 | 3 | 2 | 3520 | 1210 | 1210 | 1988 | 5.4 |
| HGDNQ56 | 1422 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ60 | 1524 | 22x2 | 4855 | 3 | 2 | 3500 | 1310 | 1310 | 2187 | 6.6 |
| HGDNQ62-66 ̊ | 1574 a 1676 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ68-72 | 1727 a 1727 | 24x2 | 4855 | 3 | 2 | 3864 | 1557 | 1557 | 2887 | 10.0 |
| HGDNQ76-80 | Entre 1930 y 2032. | 30x2 | 4855 | 3 | 2 | 4000 | 1800 | 1800 | 3855 | 13.0 |
Características técnicas de la abrazadera interna neumática de Suhigo:
1) Diseño compacto, rendimiento seguro y fiable
El diseño razonable y el proceso de producción controlable aseguran la precisión de mecanizado y la precisión dimensional de varias piezas, de modo que se asegure el rendimiento de las piezas.
2) Alta precisión de alineación y amplia gama de aplicaciones
Las piezas de trabajo centrales se seleccionan de marcas famosas internacionales y procesadas por el centro de mecanizado CNC de piezas estructurales, para lograr una alta precisión de alineación de los componentes de alineación.
3) Aplicación ampliada
Al reemplazar los bloques de expansión, el adaptador puede satisfacer las necesidades de los cambios de tamaño de la tubería en un cierto rango,expandir el rango de aplicación del adaptador y realizar una máquina con múltiples funciones.
4) Limpio, eficiente, protección del medio ambiente, gran capacidad de escalada y gran capacidad de paso
El aire comprimido se utiliza como fuente de energía, es limpio, eficiente y cumple con los requisitos de gestión de la seguridad y salud en la construcción.
Motor neumático de marca mundialmente famosa y diseño de estructura compacta, ahorra energía y tiene una gran capacidad de ascenso (> 20 °) y una gran capacidad de paso (30 veces D)
5) Ajuste rápido y fácil mantenimiento
Cuando se necesita adaptarse a diferentes espesores de pared, el equipo se puede ajustar rápida, convenientemente y con precisión en su lugar para proporcionar una alta eficiencia de trabajo
6) DNQ16'' y superior de tamaño abrazadera neumática tiene sistema autopropulsado
Velocidad de marcha ajustable, menor consumo de aire y mejor rendimiento de escalada.
Para el frenado se utiliza el frenado de doble expansión lateral del cilindro, con una excelente fuerza de frenado y velocidad de frenado.
El sistema de desplazamiento y el sistema de frenado forman un bloqueo de la vía del gas para mejorar la flexibilidad y la seguridad del funcionamiento de la rampa.
7) Dispositivo de límite añadido al sistema de expansión
En los casos anteriores, los accidentes de atasco de tuberías nunca han ocurrido
Envíenos su investigación directamente
