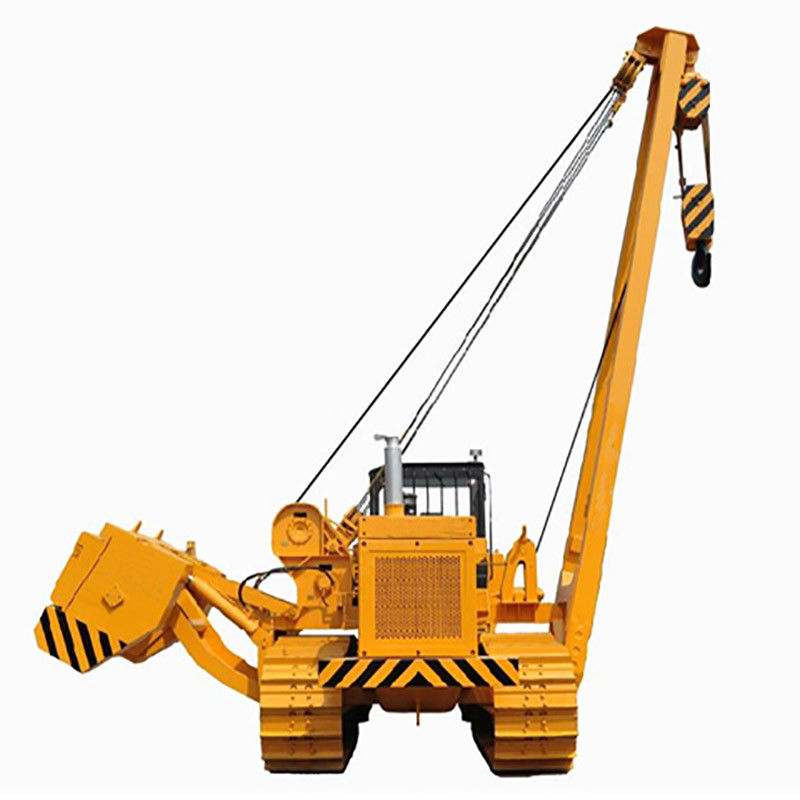

La tubería lateral de Pipelayer del auge HGY90 trabaja a máquina rojo y amarillo

La tubería lateral de Pipelayer del auge HGY90 trabaja a máquina rojo y amarillo

HGY90 auge lateral Pipelayer

Máquinas de la tubería de Pipelayer

Auge lateral amarillo Pipelayer

Lugar de origen:

China

Nombre de la marca:

Suhigo

Certificación:

CE

Número de modelo:

HGY90

Éntrenos en contacto con

Pida una cita
Detalles del producto
Nombre de producto:
Capa del tubo HGY90
Temperatura aplicable:
-45℃~+60℃
Industrias aplicables:
Fincas, Retail, Construcción, Energía y Minería
Tipo móvil:
Maquinaria de construcción seguida
Tamaño:
5660×3700×3540
Color:
Amarillo y rojo
Transmisión:
Engranajes planetarios, cambio de potencia de lubricación forzada
Certificación:
ISO9001 OHSAS18001 CE
Pago y términos de envío
Cantidad de orden mínima
PC 1
Precio
negotiable
Detalles de empaquetado
Rociadura integral marinera de la cera anticorrosión
Tiempo de entrega
70days
Condiciones de pago
T/T, L/C
Descripción de producto

Pipelayer de alta calidad hecho en el auge lateral de China para la serie roja y amarilla de la construcción de la tubería de HGY

Itroduction

  • El pipelayer hidráulico de la correa eslabonada HGY90 es un producto maduro desarrollado según la demanda de mercado y combinado con la experiencia del pipelayer original. Esta serie de productos adopta el correa-tipo bien conocido nacional chasis especial de Shantui del pipelayer, el sistema de transmisión es un modo de transmisión hidráulico de la trinidad de motor, de convertidor de esfuerzo de torsión y de caja de cambios, y el equipo de poder es motores de la serie de Cummins de marcas bien conocidas nacionales. Un dispositivo que comienza a baja temperatura se añade a la máquina entera, y el dispositivo de trabajo adopta la impulsión hidráulica completa, que realiza principalmente tres acciones: elevación y baja del gancho; balanceo del auge; elevación y baja del contrapeso. Un torno hidráulico integral conduce el auge y el gancho por separado. La horca se hace del acero de alta resistencia poco aleado y tiene una estructura soldada con autógena caja-sección fuerte. El pipelayer se equipa de un monitor inteligente del pipelayer, de un dispositivo automático del límite del gancho y de un dispositivo automático del límite del auge para supervisar y para controlar las condiciones de trabajo del pipelayer en tiempo real. Los productos de la serie del pipelayer tienen bueno preocupándose funcionamiento y tienen la función del descenso rápido del gancho.











Características técnicas de Suhigo Pipelayer:



1) El chasis especial del pipelayer de alta resistencia adopta diseño grande del indicador para mejorar la estabilidad de la máquina entera, haciéndolo más conveniente para la condición de elevación del lado

2) Dispositivos de seguridad completos para asegurar seguridad de elevación

3) Sistema de transmisión liso

4) El sistema de levantamiento adopta la transmisión hidráulica completa, con la transmisión estable y bueno preocupándose funcionamiento

5) Operación simple y conveniente; Adaptabilidad fuerte



Parámetros técnicos



nombre de proyecto parámetros principales
Modelo del dispositivo HGY90
Capacidad de elevación máxima t 90
Capacidad de elevación clasificada t 76,5
Máquina t total 58
Dimensiones del transporte del anfitrión (altura) del × de la anchura del × de la longitud milímetro 5660×3700×3540 (milímetro)
Transporte del anfitrión t total 38,9
KPa específico de tierra de la presión de la media 86,6
Separación de tierra mínima milímetro 550
° máximo de la clasificabilidad 25
Ambiente aplicable Resuelva la temperatura ambiente de -45℃~+70℃ y el ambiente debajo de los 3600m sobre nivel del mar
Motor modelo

Cuminns NTA855-C360

Cummins QSNT-C345

  Kilovatio del poder clasificado 257
  Velocidad clasificada RPM 2000
Sistema del paseo chasis Chasis para los pipelayers
  Método de la operación palanca de mando
  Velocidad Kilómetro por hora delantero 3.6/6.6/11.5
    Kilómetro por hora posterior 4.4/7.8/13.5
  Longitud de tierra milímetro de la pista 3620
  Distancia de centro milímetro de pista 2490
  Anchura milímetro del zapato de la pista 860
  Número de rodillos 9×2

elevación

sistema

virar de bordo la forma El virar de bordo de la cuerda de alambre
  Método de la operación Manija de control hidráulica
  Auge Longitud milímetro del brazo 8600/9600/10500 (opcional)
    Altura de elevación máxima milímetro 7050/8110/8970
  El virar de bordo del auge pesca el ° con caña 0~86
  Velocidad del gancho (8 veces) m/min 0~7.0
  Tiempo del cambio de la amplitud (5 veces) s 40
Estándar ejecutivo ISO8813









La tubería lateral de Pipelayer del auge HGY90 trabaja a máquina rojo y amarillo 0







Sobre Suhigo

  1. Como especialista de China en la fabricación del material de construcción de la tubería., Suhigo puede ofrecer pipelayers o el sideboom superiores para ayudar a alcanzar la blanco del tubo de elevación, moviéndose a la posición y colocando el tubo. La familia de Suhigo Pipelayer tiene línea completa pipelayers de elevación del peso equivalentes a la marca internacional de Pipelayer, tamaño que se extiende de 25tons a 90tons. Con experiencia de las décadas, todos los pipelayers se diseñan a la seguridad completa, funcionamiento confiable y la operación fácil, puede trabajar flexible con diversos proyectos de construcción de la tubería del tamaño en el globle. Hasta ahora, Suhigo ha trabajado con las empresas de la construcción del aceite de CNPC, de Sinopec y de CPP.
  2. ¿Mirada para adquirir pipelayers o los sidebooms a estrenar para su oferta? Compruebe hacia fuera la última introducción de Pipelayers de Suhigo. A excepción de pipelayers a estrenar, podemos tener algunos pipelayers usados en existencia con la buena calidad, agradable para entrarnos en contacto con para más información.



Motor HGY25 HGY45 HGY70 HGY90
Modelo SDEC SC11CB Cummins NT855-C280 NT855-C360 Cummins NT855-C360
Poder clasificado 120kw/160hp 169kw /225hp 257kw/340hp 257kw/340hp
Velocidad clasificada 1850RPM 2000rpm 2000rpm 2000rpm



Sistema de elevación HGY25 HGY45 HGY70 HGY90
Modo variable El virar de bordo de la cuerda de alambre El virar de bordo de la cuerda de alambre El virar de bordo de la cuerda de alambre El virar de bordo de la cuerda de alambre
Modo de operación Control hidráulico, palanca de mando Control hidráulico, palanca de mando Control hidráulico, palanca de mando Control hidráulico, palanca de mando
Auge-longitud 6000m m 7500 / 8500m m 7600 / 8600m m 8600 / 9600m m
Altura de Auge-elevación 4909m m 6100 / 7050m m 7600 / 8600m m 7050 / 9600m m
Ángulo del auge 0~85° 0~86° 0~86° 0~86°
Velocidad del gancho (tarifa 6~8times) 0~12.0m/min 0~6.2m/min 0~7.0m/min 0~7.0m/min
Tiempo de Luffting (4~5times) 25S 20s 32s 40s



La tubería lateral de Pipelayer del auge HGY90 trabaja a máquina rojo y amarillo 1

La tubería lateral de Pipelayer del auge HGY90 trabaja a máquina rojo y amarillo 2





¿Porqué elija el suhigo?

1) Suhigo es fabricante profesional, obtuvo certificados del HSE ISO9001, ISO14001, GB/T28001, y certificado del CE.

2) Suhigo tiene experiencia rica del proyecto con las empresas de la construcción del aceite de la rama de CPP, de CNPC y de SINOPEC.

3) La cabina de Pipelayer se puede proporcionar los certificados de los DISPOSITIVOS DE PROTECCIÓN EN CASO DE VOLCAMIENTO y de los PETIMETRES, para la opción.

4) El producto de Suhigo ha exportado a Rusia, a Asia media, al Medio Oriente, a África etc.

5) La fábrica de Suhigo cubre 30,000m2 y tiene los trabajadores 100+ incluyendo personal de servicio de la oficina, del taller y del campo.
